경 도 측 정 실 험 |
| 요약 |

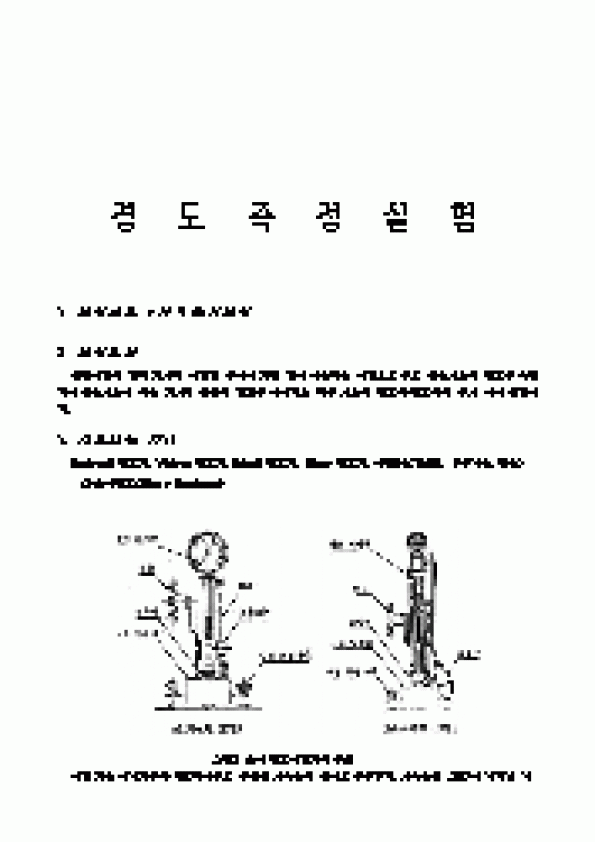

경 도 측 정 실 험
1. 실험제목 : 경도측정실험
2. 실험목적
인장시험과 함께 기계적 시험법 중에서 가장 많이 사용되는 시험으로 주로 금속재료의 경도를 측정하여 금속재료에 따른 기계적 성질의 변화를 이해하고 각종 재료의 경도와 강도와의 관계 이해 위함이다.
3. 사용되는 장비
Rockwell 경도기, Vickers 경도기, Brinell 경도기, Shore 경도기, 시편3개(탄소강, 알루미늄, 황동)
(1)쇼어경도(Shore Hradness)
그림1. 쇼어 경도시험기의 구조
시험기는 해머기구와 경도지시부로 구성된 계측통과 몸체로 구분한다. 계측통은 그림1에 나타낸 바와 같이 지시형(D형)과 모측형(C형)으로 구분되며, 지시령은 아날로그식 및 디지털식으로 한다. 시험편의 질량은 되도록 큰 것이 좋으며 원칙적으로 0.1kg이상으로 하고, 시험편 받침대의 경도값의 영향을 받지 않도록 충분한 두께로 한다. 시험면의 표면 거칠기는 HS 50미만에서는 6S ,HA 50이상에서는 3S로 하는 것이 좋다.
시험기의 계통측은 시험편의 측정면에 직각으로 눌려져 해머에 의한 타격 및 정도의 지시는 적절히 할 수 있는 것이어야 하며 표1에 적합한 것이어야 한다. 시험기의 종합오차는 기준편의 경도측정에 의해 평가하며 평균 허용차는 1.5편차의 허용차는 HS 75미만에서는 1.5, HS 75이상에서는 2.0이내이어야 한다.
표 1. 계측통의 기준
<형 식><지시형(D형)><목측형(C형)>
<해 머 의 높 이><약 19mm><약 254mm>
<해 머 의 무 게><약 36.3g><약 2.5g>
<해 머 앞 끝 의 재 료><다이아몬드><다이아몬드>
<해 머 앞 끝 의 반 지 름><약 1mm><약 1mm>
<경 도 식>
<경 도 지 시><지침 및 디지털><눈금판>
(2) 브리넬 경도 (Brinell Hardnes |
 |
|
|
 |
|
