1. 마이크로미터와 버어니어 캘리퍼스에 대해서 설명하여라
1) 마이크로미터
정밀 측정에 사용되는 마이크로미터는 피치가 정확한 나사를 이용하여 치수를 측정하는 기구이다. 마이크로미터는 얇은 두께를 0.01mm 의 정밀도로 측정할 수 있으며,

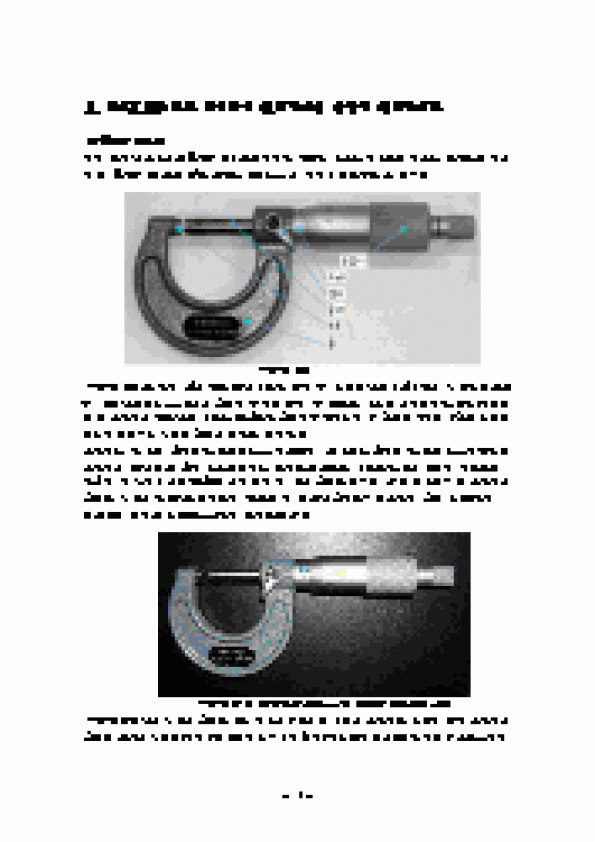

< 그림 1 >
< 그림 1 > 과 같이 틀의 한쪽 끝에 모루가 있고, 그 반대 편에는 원통모양의 소매가 있는데 그 표면에는 0.5 mm단위의 눈금이 그어져 있고, 그 안쪽은 나사로 되어있어 굴대가 끼워져 있다. 손잡이의 한쪽에는 원주를 50등분한 눈금이 그어져있고, 그 눈금의 영점은 모루와 굴대의 단면이 맞닿으면 소대의 눈금의 영점과 일치한다.
손잡이를 한 바퀴 돌리면 굴대는 0.5mm 이동하고, 두 바퀴를 돌리면 굴대는 1mm진행한다. 손잡이의 끝에 있는 돌림 나사는 길이를 측정하는 물체와 모루와 굴대의 단면이 접촉하여
압력이 어느 정도 되면 헛돌게 되어 있어 이 때의 눈금을 읽으면 된다. 일반적으로, 손잡이의 눈금은 소매의 가로줄과 일치하지 않는데, 이 경우에 눈짐작으로 손잡이 눈금 1/10 까지
읽는다면 길이는 1/1000mm 까지 측정하게 된다.
< 그림 2 > 길이가 3,450mm 인 마이크로미터의 눈금
< 그림 2 >에서 소매의 눈금은 3을 지나서 3.5에 못 미쳐서 손잡이와 만나고 있고 손잡이의 눈금은 45에서 소매의 가로선과 만나고 있으므로 마이크로미터가 표시하는 길이는 3,450mm이다.
모루와 굴대의 단면이 맞닿을 때 마이크로미터가 영의 눈금을 가리키지 않으면 영점 오차가 있는 것이다. 이 때의 눈금을 기록하여 두었다가 추후 마이크로미터가 물체의 길이라고 표시하는 눈금에서 그 만큼을 빼거나 더해야 한다.
< 그림 3 > 마이크로미터 치수 읽는 법
< 그림 3 > 은 마이크로미터의 치수 읽는 법을 나타낸 것이다. 슬리브의 눈금이 |
 |
|
|
|
|
