[기초기계공학] 오리피스 자유분출 |
| 요약 |
결과보고서 : 기초기계공학실험

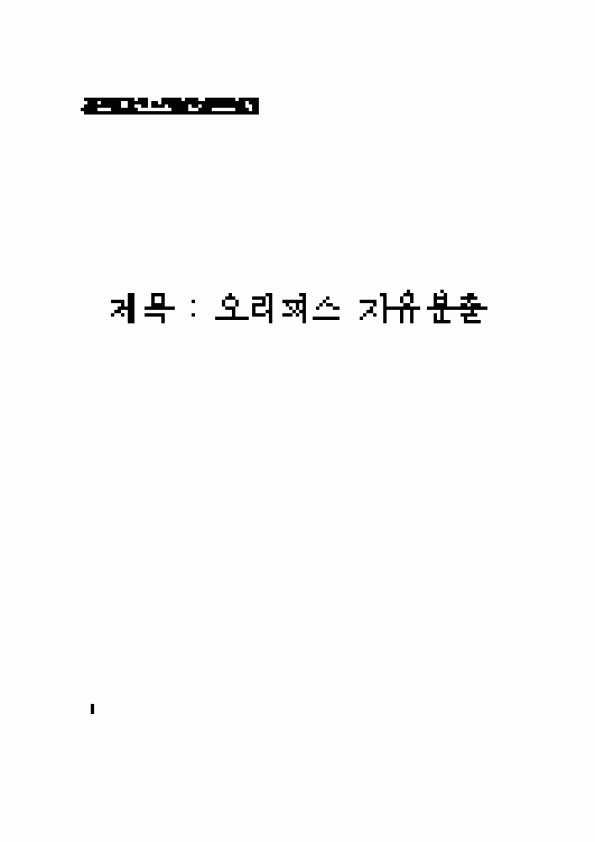

제목 : 오리피스 자유분출
[여섯번째 실험] 오리피스 자유분출 실험 (결과)
▶ 실험 도구
<<수리 실험대>>
<<오리피스 자유분출 실험대>>
<<급수관>>
▶ 실험 방법
1. 급수구를 수리실험대의 급수관에 연결하고 배수구를 수리실험대 배수로에 넣는다.
2. 그래프 용지를 크립을 이용하여 수평하게 부착한다.
- Y축을 첫 번째 핀보다 조금 앞서게 부착한다.
3. 수리실험대의 전원을 ON하여 물을 공급한다.
4. 과류부(over flow)의 고무마개를 이용하여 저수조의 수위를 일정하게 하고 눈금을 읽어 기록한다.
- 수위는 세 가지로 결정. 200mm 이상, 180~200mm, 160~180mm. 기본값 160mm를 더해주어야 한다.
5. 오리피스에서 분출된 수류의 거리를 차례로 지시봉의 하단 끝에 맞게 고정한다.
- 핀의 끝부분이 물줄기의 흐름을 방해하지 않도록 유의한다.
6. 그래프에 수위 및 거리곡선을 작성한다.
7. 저수조의 수위와 그래프에 작성된 수위를 차례로 기록한다.
▶ 실험 결과 계산
<실험실 온도><18><오리피스 직경><3mm>
<결과값>
<핀번호><1><2><3><4><5><6><7><8><거리(mm)><50><100><150><200><250><300><350><400>
<수위(mm)><제트류의 분사거리(mm)><370><1><8><18><32><49><73><99><128><351><1><9><19><35><53><75.5><105><136><338><1><9><20.5><36><55><79><110><142.5> |
