입도분포시험-체분석 |
| 요약 |

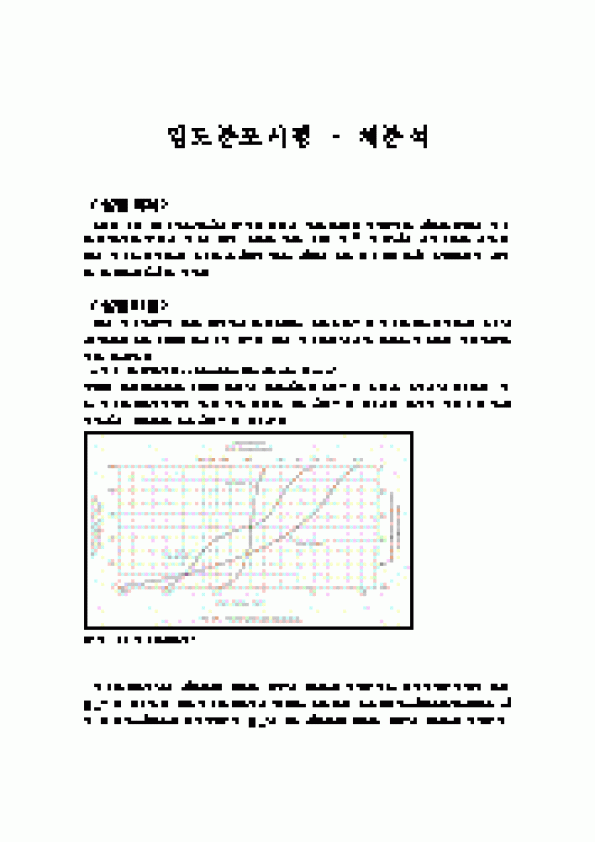

입도분포시험 - 체분석
< 실험 목적 >
노건조 시킨 흙 시료를 체눈의 크기별로 쳐서 남은 무게로 입자크기와 통과율 관계의 입도분포 곡선을 그려서 입도의 좋고 나쁨과 자갈, 모래, 실트, 점토 등의 구성비율을 구한다. 흙의 입도를 결정하는 방법을 습득하고, 체를 통해서 나온 조립토의 분류 및 공학적인 특성을 판단하는 능력을 기른다.
< 실험 이론 >
흙의 입도란 크고 작은 흙입자의 분포상태를 나타낸 것으로 입도분포를 결정하는 방법에는 체분석법과 비중계 분서법이 있으며 흙의 입도분석에 의한 결과를 이용하여 입경가적곡선을 작동한다.
- 입도 분포 곡선(Particle-Size Distribution Curve)
기계적 분석(체분석과 비중계 분석)의 결과들은 일반적으로 반대 수 용지위에 표시하며, 이를 입도분포곡선이라고 한다. 입자 직경은 대수 눈금으로 표시되며, 주어진 입경보다 가는 입자들의 백분율은 산술 눈금으로 표시된다.
입도분포곡선에서 통과중량 백분율 10%에 대응하는 입자크기를 유효입자크기라고 하며 으로 표시한다. 또한 입도분포곡선의 형태를 나타내는 상수로는 균등계수와 곡률계수 등이 있다. 균등계수는 유효입자크기 에 대한 통과중량 백분율 10%에 대응하는 입자크기, 즉 과의 비를 말하며, 식으로 나타내면 이다. 균등계수가 10 이상이면 ‘입도분포가 좋다’고 하고, 대략 2보다 작은 흙은 ‘입도분포가 나쁘다’라고 한다. 하지만 균등계수가 1000보다 크면 어떤 크기의 입자는 거의 존재하지 않으므로 입도분포가 좋다고 할 수 없다. 입도분포곡선의 형태를 나타내는 또 하나의 상수인 곡률계수는 으로 정의된다. 일반적으로 곡률계수가 1~3이면 입도분포가 좋다고 한다.
< 실험 결과 >
<흙 A>
<입경크기><체No.><체 무게><체+무게><흙무게><통과한 흙무게>
<4.75><4><531><532><1><525><99.81%>
<2.36><8><480><484><4><521><99.05%>
<2><10><470><488><18> |
 |
|
|
 |
|
