전기전자 실험 -RLC회로 |
| 요약 |

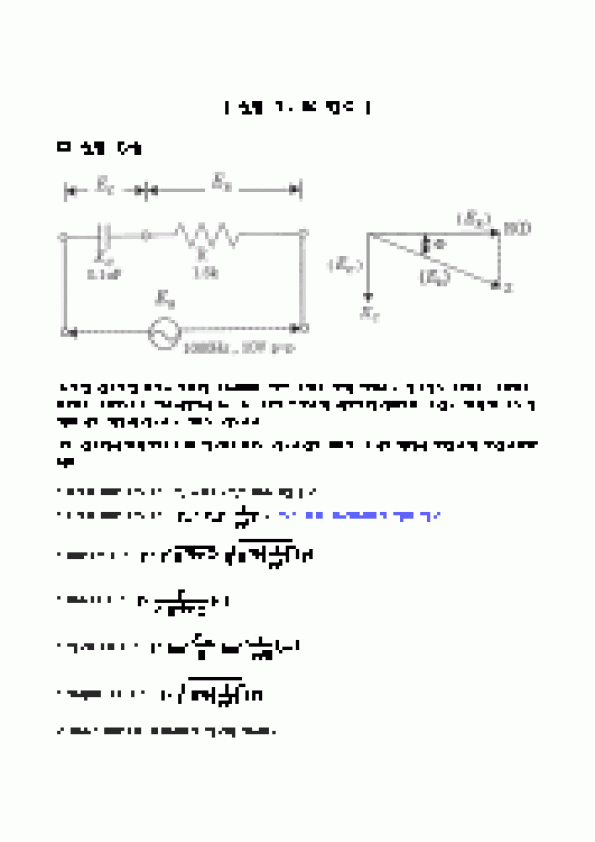

[ 실험 1 . RC 회로 ]
□ 실험 과정
M-3의 회로-3의 3a-3b 양단에 교류전원을 왼쪽 그림과 같이 연결하고 주파수를 500㎐ , 1000㎐ , 1500㎐ , 2000㎐ 로 변화시키면서 Eo , Ec , ER을 측정하여 해당란에 기입한다. 그리고 임피던스 Z를 주어진 식을 이용해 계산하고 결과를 기록하라.
RC 회로에서 임피던스( Z )와 위상차( θ )를 계산하려면 필요한 공식을 책에서 발췌 하여 정리 하였습니다.
- R 양단 전압 ( VR ) : VR = R I , VR은 전류 I와 동상
- C 양단 전압 ( Vc ) : , VC는 I보다 π/2[rad]만큼 뒤진 위상
- 전압 ( V ) :
- 전류 ( I ) :
- 위상차 ( θ ) :
- 임피던스 ( Z ) :
※ 전류는 전압보다 θ [rad]만큼 위상이 앞선다.
□ 실험 결과
<주파수>
<500 ㎐><10><8><4><3518.82 Ω ∠ 64.77°><4024.92 Ω ∠ 63.43°>
<1000 ㎐><10><6.4><6.4><2187.01 Ω ∠ 46.70°>< 2545.58 Ω ∠ 45.00°>
<1500 ㎐><10><6><8><1837.33 Ω ∠ 35.27°>< 2250.00 Ω ∠ 36.87°>
<2000 ㎐><10><5.8><8.4><1698.01 Ω ∠ 27.95°>< 2187.39 Ω ∠ 34.62°>
< [ 실험 1. RC 직렬 회로에 대한 고찰 ] Eo가 10V로 일정할 때, 주파수가 증가할수록 Ec 는 감소하고 ER 은 증가하는 것을 볼 수 있습니다. 위 실험결과의 이론값과 실험값 Z ∠ θ 는 같은 경향성을 보이나 오차가 좀 있습니다. 우리가 여기서 주목할 실험은 정확한 값이라기보다는 경향성을 파악하는데 초점을 두었기 때문에 다음에 정확도에 관련된 실험을 하게 된다면 오차의 원인> |
 |
|
|
 |
|
