1. 전기집진기(ELECTROSTATIC PRECIPITATOR)란?

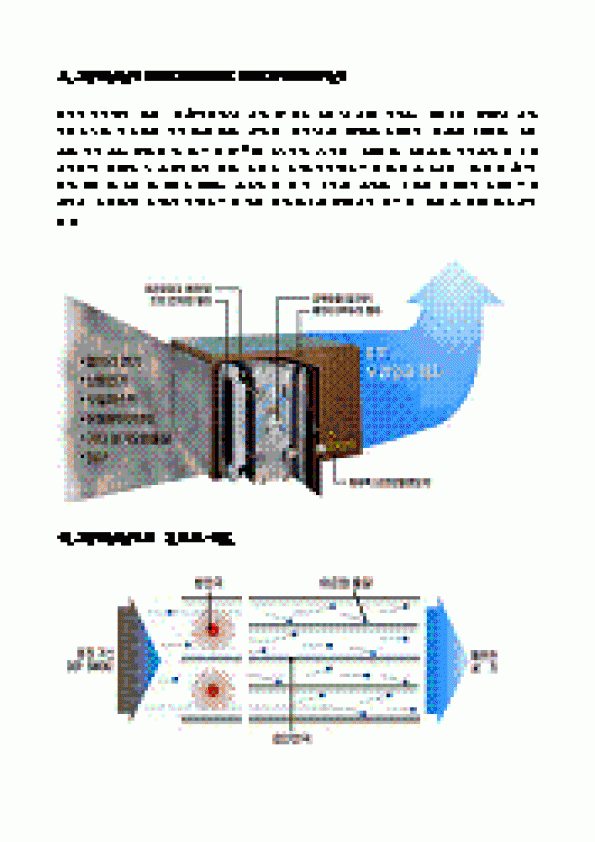

전기집진기라고 하면, 직류고전압에 의한 코로나 방전에 의해 입자를 대전시켜 전계에 의한 정전방식을 이용하여 집진하는 것을 말한다. 여기에는 1단형과 2단형이 있는데 1단형은 방전부와 집진부를 일체로 한 것으로 코트렐 방식이라 불리며, 2단형은 방전부와 집진부가 별도로 되어있고 유해가스 발생성분이 적은 산업용 및 공기정화용으로 주로 사용되며, 주로 직류 고전압 DC 10~12KV 와 DC 5~12KV를 사용한다. 여기 보이는 사진과 도표는 대표적인 2단형으로 우리의 산업분야 및 공기정화용으로 가장 적합하도록 설계되어 있으며 매우 폭 넓게 응용되고 있다.
2. 전기집진기의 원리와 구조
일반적으로 집진은 전기집진장치내 작용하는 전기력에 의해 정전 집진되는 것으로 다음과 같다
- 대전입자의 전자에 의한 clulomb힘
- 전계에 의한 힘
- 입자 상호간의 흡인력
대전입자의 전하를 q=Neo 집진극부의 전계강도 EP 집진극에 흡인되는 clulomb힘 F1 F1=q.Ep=NeoEp
으로 나타낸다. 이를 구성으로 보면 다음과 같다.
- Pre Filter : 1차적으로 굵은입자의 분진을 제거한다.
- Ionizer 하전극 : 10~12KV의 직류고전압에 의해 이온화 전극과 접지극판 사이에 코로나하여 이온화 시킨다
- collector 집진극 : 일정간격으로 배열된 집진판 사이에 5~6KV의 직류고전압을 가해 입자를 흡입한다
- After Filter :최종적으로 입자를 집진하고 외부로의 토출을 억제 또는 방지한다.
- 송풍기 :집진처리 발생원의 성분,처리풍량에 따라 규격 과 풍속이 달라진다.
예를 들면, 기력발전소(汽力發電所)에 있어서 보일러의 배기에 함유된 많은 분진·검댕 등을 제거하기 위해 굴뚝으로 보내는 가스 흐름 도중에 전기집진기가 장치된다. 전기로 집진하기 위해서는 수만 V의 직류전압이 필요하다.
[그림]은 집진의 원리를 표시한 것으로서 원통형의 집 |
 |
|
|
 |
|
